Jaké jsou běžné typy koncových způsobů montáže plynových pružin?

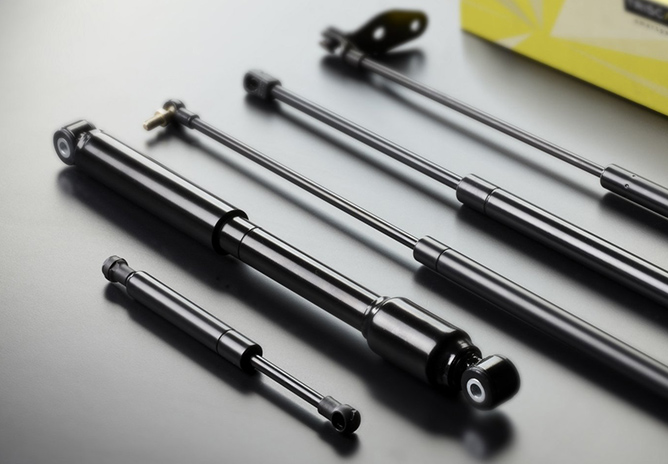

Plynové pružiny , také známé jako zvedací podpěry, vyžadují bezpečnou a přesnou montáž, aby fungovaly spolehlivě. Metoda koncové montáže určuje, jak se plynová pružina připojuje ke dveřím, panelům nebo zařízení, což ovlivňuje pohyb, stabilitu a manipulaci s nákladem. Výběr správné koncovky zajišťuje hladký provoz, odolnost a bezpečnost v různých aplikacích.

Konec kulové zásuvky

Kulový konec je nejběžnější způsob montáže plynových pružin. Vyznačuje se kulovou objímkou, která se nacvakne na odpovídající kulový čep, což umožňuje úhlový pohyb během provozu. Tato flexibilita snižuje namáhání plynové pružiny i připojené konstrukce, takže je ideální pro aplikace vyžadující hladké otáčení.

• Umožňuje otáčení a otáčení, čímž se minimalizuje opotřebení.
• Umožňuje snadnou instalaci a výměnu bez použití nářadí.
• Běžně se používá v automobilových kapotách, zadních dveřích a vících nábytku.

Konec očka

Konec očka se skládá z kruhové smyčky navržené k přišroubování nebo přišpendlení k montážní konstrukci. Poskytuje pevné a bezpečné spojení, takže je vhodné pro aplikace, kde je rotace omezena nebo kontrolovaná. Očka jsou jednoduché, cenově výhodné a široce používané v průmyslovém prostředí.

• Poskytuje pevné, pevné spojení s montážním povrchem.
• Snadné vyrovnání a zajištění pomocí šroubů nebo kolíků.
• Běžné u těžkých dveří, strojních panelů a průmyslových zařízení.

Konec se závitem

Konce svorníků se závitem mají vyčnívající závitovou tyč, která umožňuje přišroubování plynové pružiny přímo k protilehlé součásti. Tato metoda poskytuje přesné možnosti vyrovnání a nastavení, takže je vhodná pro nastavení, která vyžadují přesné umístění nebo příležitostnou výměnu montážního hardwaru.

• Umožňuje jemné nastavení montážní polohy.
• Podporuje snadnou výměnu koncových armatur nebo hardwaru.
• Široce se používá v nábytku, lékařském vybavení a strojních aplikacích.

Clevis End

Konec vidlice má na konci plynové pružiny držák ve tvaru U, zajištěný kolíkem skrz montážní konstrukci. Tato konstrukce poskytuje pevné otočné spojení a dokáže zvládnout vysoké zatížení, takže je ideální pro těžké nebo průmyslové aplikace, kde je stabilita a pevnost rozhodující.

• Poskytuje robustní otočný bod pro těžké náklady.
• Zvládá provoz s vysokým cyklem bez snížení výkonu.
• Běžné u průmyslových vrat, strojů a panelů velkých zařízení.

Konzola nebo konec příruby

Konce držáku nebo příruby mají plochou desku nebo montážní držák připojený k válci plynové pružiny, který je přišroubován přímo k povrchu. Tato metoda poskytuje pevnou orientaci, nabízí minimální rotaci a je vhodná pro instalace, kde je vyžadováno přesné vyrovnání a stabilita.

• Zajišťuje stabilní montáž s minimálním úhlovým pohybem.
• Ideální pro skříně, kryty strojů nebo panely s řízeným pohybem.
• Poskytuje bezpečné připojení pro středně náročné až náročné aplikace.

Porovnání metod koncové montáže

Pochopení rozdílů mezi způsoby montáže pomáhá při výběru správného typu pro konkrétní aplikaci. Níže uvedená tabulka shrnuje klíčové vlastnosti:

Závěr

Výběr správné metody koncové montáže plynových pružin je nezbytný pro zajištění hladkého pohybu, trvanlivosti a bezpečnosti. Kuličkové objímky umožňují flexibilní otáčení, oka zajišťují tuhá spojení, vidlicové konce zvládají těžká zatížení a držáky nebo příruby nabízejí stabilní orientaci. Pochopení těchto možností pomáhá inženýrům a designérům vybrat správné řešení pro širokou škálu průmyslových, automobilových a nábytkářských aplikací.
